本系列教學儀器，利用模塊化組合設計，可實現多機理的分布式光纖傳感技術。其中，EVA-1000型可組合搭建OTDR、POTDR及ROTDR三種分布式光纖傳感系統，EVA-2000型可組合搭建BOTDR和φ-OTDR兩種分布式光纖傳感系統。所有教學儀器設備均配套提供實驗指導書、實驗案例、實驗例程和二次開發接口。適用于光電信息工程、測控技術、儀器科學、通信工作、自動化、電氣工程、土木工程、交通工程、電力能源等相關專業的本科和研究生進行傳感技術教學、畢業設計及創新創業競賽等，是真正的啟發式教學設備，同時也可作為分布式光纖傳感技術的入門級科研設備。

特點：一機多能：

1、 本科和研究生教學：40多個教學實驗，包含了典型的五種分布式光纖傳感機理的演示

2、 創新能力培養：模塊化結構，自由組合，二次開發接口，可充分調動學生的創新想象力、培養包括光傳輸、采集、控制、數據處理、機器學習、人工智能等各種動手能力

3、 科研教學兼顧：可作為分布式光纖傳感技術的科研設備

4、 職業培訓：對從事分布式光纖傳感技術工程應用的管理人員和操作人員進行崗位培訓

用戶單位：南京大學、南京理工大學、南京航空航天大學、南方科技大學、陸軍工程大學、南京郵電大學、常州職業信息技術學院、鹽城工學院等

實驗內容

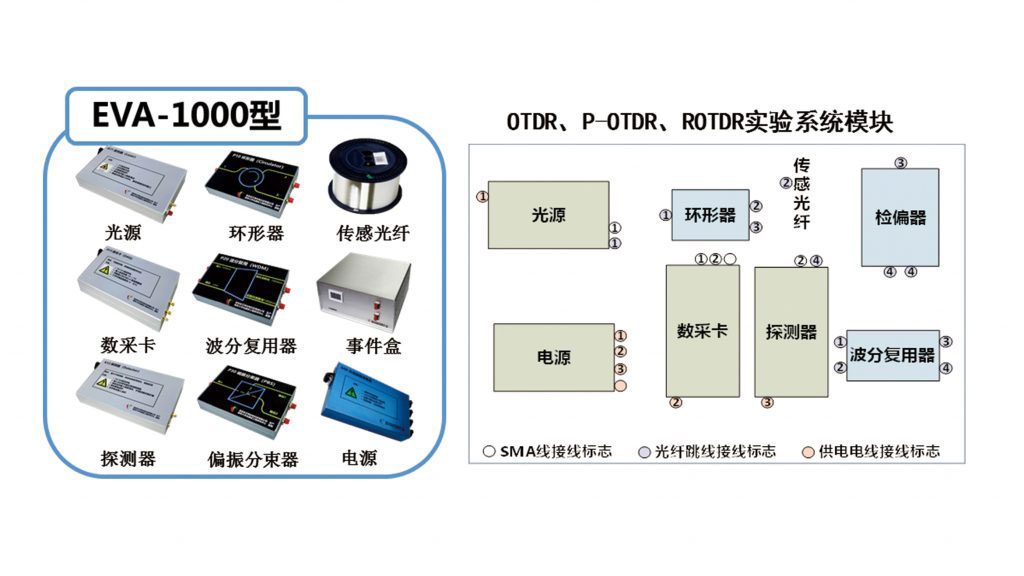

EVA-1000型

OTDR實驗：脈沖形狀測試；OTDR基本曲線、動態范圍測試；平均次數對信噪比的影響；f空間分別率測試；損耗、反射事件的測試與自動設別；光纖段長度測量。

POTDR實驗：POTDR基本曲線（敲擊）；平均次數對信噪比的影響；起偏器對光源輸出偏振態的選擇；檢偏器IQ輸出的互補特性測試；偏振控制器對光纖雙折射演化的影響；周期性振動事件測量與頻率分析；多點振動事件分辨；頻率測量范圍；模擬周界安防。

ROTDR實驗：RDTDR基本曲線，正反斯托克斯功率對比；單點溫變測試；多點溫變事件分辨；空間分辨率測試；測溫精度測試；平均次數對測溫精度的影響；模擬火災報警。

EVA-2000型

φ-OTDR實驗：φ-OTDR基本曲線（敲擊）；光源頻率漂移對曲線的影響；EDFA參數設置對測量結果的影響；空間分辨率測試；平均次數對信噪比的影響；頻率測量范圍；周期性振動事件測量與頻率分析；多點振動事件分辨；模擬周界安防。

BOTDR實驗：BOTDR基本功率頻移曲線測試；單點溫變/應變測試；多點溫變/應變事件分辨；溫變/應變精度測試；平均次數對精度的影響；模擬火災報警；空間分別率測試；模擬結構損傷報警；溫度、應力的交叉敏感分離。
